Hotell Otepääl | Tehnilised andmed

Töödeldud põrandapind 2154 m²;
Suletud ruumide kogumaht 10 600 m³;
Tubade arv: 36 kaheinimesetuba
Inimeste keskmine arv: 70

Orientatsioon: hobuseraud avaneb läände;

Tegelik ventileeritava õhu soojuse taaskasutamine 82,8%;
Hoone hermeetilisus (mõõdetav vastavalt EVS-ENile 13829:2000) n₅₀=0,6 1/h;
Ventilatsiooni maksimaalne õhuvahetusmäär 30 m³/h inimese kohta.
Ruumide küte - elektriradiaatorid vestibüülis ja restoranis, põrandaküte ja värske õhu kaudu kütmine, kui vaja, päikeseenergia kasutamiseks vesi-õhk soojusvahetitega.
Kuum vesi - kuuma vee (ja ruumide kütte) tootmiseks paigaldatav päikeseküttesüsteem. Katusele ja maapinnale paigutatud 34 lõunasse suunatud päikesekollektorit (75,14 m²), kaldenurgaga 45 kraadi, elektrilise varuküttega 5 m³ kuuma vee säilitusmahuti. Päikeseküttesüsteemi detailsem kirjeldus antakse pärastpoole.

Allpool toodud skeemid kujutavad rakendatavat lõplikku projekti. Nähtuna plaani vaatelt lõuna

1. korruse plaan

2. korruse plaan

3. korruse plaan

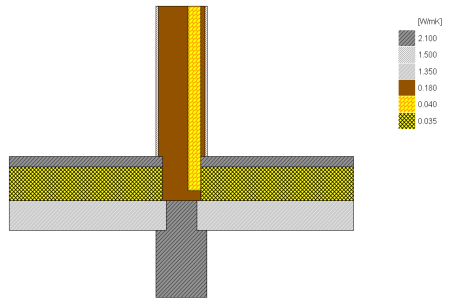

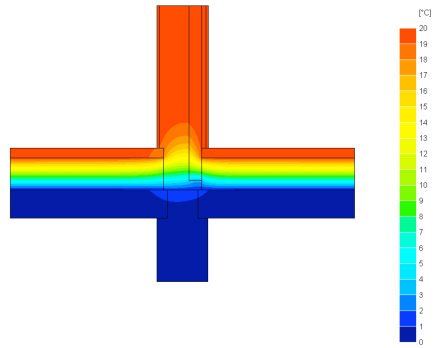

Hoone struktuurilisi detaile analüüsiti, kasutades külmasildade simulatsioonitarkvara BISCO, et saavutada vajalik lineaarse soojajuhtivuse väärtus. Allpool on näide tulemusest (maapinnal põrandat läbistav struktuuriline tala). Elemendi lineaarne soojajuhtivus arvutatud vastavalt EN ISOle 10211-2, psi = 0,071 W/ (m*K), mis liigitub külmasillaks. Struktuuridetaili tuli passiivmajastandardite rahuldamiseks muuta.
